產品簡介
II型-內漲式管子坡口機，采用自動走刀拖板機構設計，坡口角度可調范圍內任意調節；適用于厚壁管的坡口加工，更可對焊后的凸面法蘭和平面法蘭進行切削坡口加工。其設計巧妙，切削量可微調，手動和自動兩種進給方式自由切換，管內徑安裝，是一種可移動的，功能強大的管端坡口機床，適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料坡口加工，廣泛應用于石油、化工、天然氣、核電、等行業的重型管程安裝及管道搶修作業的現場。
產品特點
1、切削量可微調；
2、坡口角度可調：0°-37°；
3、完全的冷切割，不改變管子材質；
4、手動和自動進刀兩種進給方式，自由切換;
5、可加工坡口形式："U"單"V"雙"V"及"J"型；
6、加工范圍：內徑從80mm到820mm的不同規格管道，均可選型；
7、氣動或電動兩種驅動方式可選；
加工工序：
1、管端外坡口；2、管端內坡口；3、管端平口；4、復合型坡口；5、法蘭面
坡口類型：
技術參數：
| 型號規格 | 加工范圍 ID mm | 坡口壁厚 mm | 額定功率 kw | 刀盤轉速 rpm |
| 電動 | 氣動 |
| ISY-250-II | TCM-250-II | Ф80-240 | ≤75 | 1.4 | 16 |
| ISY-351-II | TCM-351-II | Ф150-330 | ≤75 | 1.4 | 10 |
| ISY-630-II | TCM-630-II | Ф300-600 | ≤75 | 1.4 | 6 |
| ISY-850-II | TCM-850-II | Ф600-820 | ≤75 | 2.0 | 6 |
相關技術參數僅供參考，不作為最終交貨標準
驅動方式:
常規加工選電動式或氣動式，便捷，成本低；
1、電動式：
能源供應方便，性能穩定，應用廣泛 ；電源要求：220-230V 1PH 50/60HZ ；功率：1.43KW，2.0KW |
2、氣動式:
安全防爆，性能穩定，便于維護；氣源要求：1500-2000L/[email protected] ；功率：2HP,3HP |
 |
如果追求更高加工效率或加工難切削材質時，選配伺服電機或液壓馬達驅動

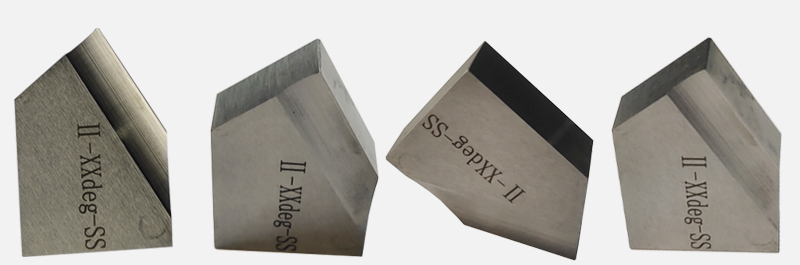

加工刀具：
1、標配刀具： 三把直刀（坡口角度通過刀架調整）；如需加工其他角度坡口，訂購前請申明，并請告知管道材質！ |
| 2、可選購刀具： （0°平口刀，30°坡口刀，37°坡口刀） |
 |
