產品簡介：
內漲式重載管子坡口機，本系列產品是針對大管徑，厚壁管道的管端坡口以及法蘭面加工而設計制造。是一臺車間和現場都適用的移動式車床。采用自動走刀拖板機構設計，坡口角度可調范圍內任意調節，單刀切削量大，坡口速度快；適用于厚壁管的坡口加工，更可對焊后的凸面法蘭和平面法蘭進行切削坡口加工。適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料坡口加工，廣泛應用于石油、化工、天然氣、核電、等行業的重型管程安裝及管道搶修作業的現場。
產品特點：
1、切削量可微調；
2、坡口角度可調：0°-37°；
3、完全的冷切割，不改變管子材質；
4、自動進刀，無須手動調節；
5、可加工坡口形式："U"單"V"雙"V"，"J"型以及復合型；
6、加工范圍：內徑800mm到2050mm的不同規格管道，均可選型；
7、數控式或液壓式兩種驅動方式可選
加工功能：
1、管端外坡口；2、管端內坡口；3、管端平口；4、復合型坡口；5、法蘭面
坡口類型：
技術參數：
型號規格 | 加工范圍 ID mm | 坡口壁厚 mm | 額定功率 kw | 刀盤轉速 rpm |
數控式 | 液壓式 |
SDD-1050 | HDD-1050 | Ф800-1050 | ≤120 | 3.0 | 9 |
SDD-1300 | HDD-1300 | Ф1050-1300 | ≤120 | 3.0 | 7 |
SDD-1500 | HDD-1500 | Ф1300-1500 | ≤120 | 3.0 | 6 |
SDD-1800 | HDD-1800 | Ф1500-1800 | ≤120 | 5.5 | 5 |
SDD-2300 | HDD-2300 | Ф1800-2050 | ≤120 | 5.5 | 5 |
相關技術參數僅供參考，不作為最終交貨標準

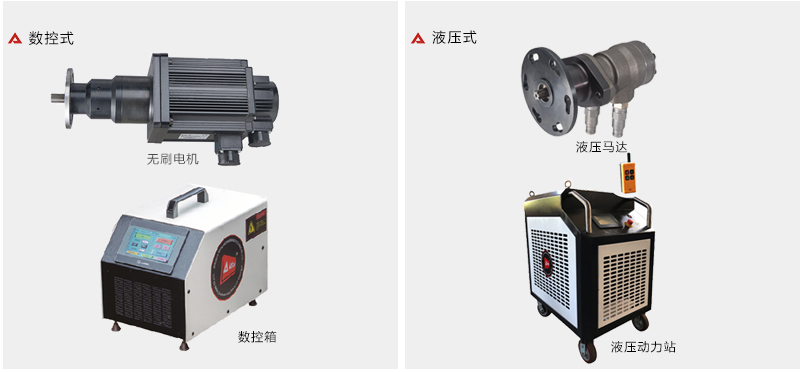

驅動方式
1、數控式：
動力強勁，噪音低 ，性能穩定，高承載；電源要求：230V 1PH 50/60Hz；380V 3PH 50/60Hz；功率：3.0KW或5.5KW；大型號選配雙驅動 |
2、液壓式:
安全防爆，便于維護,高承載，可連續作業；液壓要求：28-50L/min @13Mpa；適配電源：380V 3PH 50/60Hz；額定壓力：13MPa；額定流量:28L/min；最大輸出扭矩：380NM |
 |

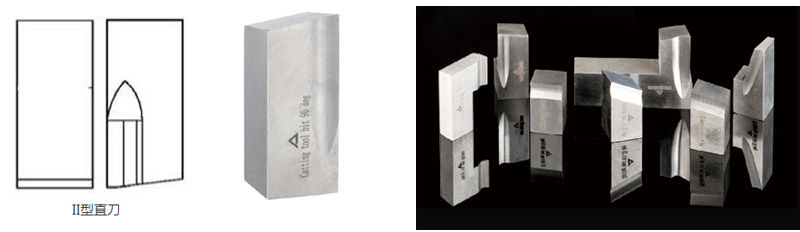

加工刀具：
| 1、標配刀具： 三把直刀（坡口角度通過刀架調整）；如需加工其他角度坡口，訂購前請申明，并請告知管道材質！ |
2、可選購刀具： （0°平口刀，30°坡口刀，37°坡口刀）
|
 |
