內漲式法蘭機(端面加工機)，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用新的直線和滾珠螺桿技術，設備整體采用模塊化設計理念，每一個環節的設計均以現場加工為出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接，安裝搶修工程，為現場施工提供了更高的安全保障和更高的生產效率。
產品簡介：
內漲式法蘭機(端面加工機)，法蘭內徑安裝，針對法蘭面，水紋線，密封槽加工而設計研發，采用最新的直線和滾珠螺桿技術，設備整體采用模塊化設計理念，每一個環節的設計均以現場加工為出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接，安裝搶修工程，為現場施工提供了更高的安全保障和更高的生產效率。
產品特點：
1、加工范圍0-4521mm，夾緊范圍50-4521mm,均可選型
2、自動進刀，加工精度可調，加工品質高；
3、標配車削動力頭，適用于法蘭面，密封水紋線，密封槽加工 ；
4、可選配鏜削和銑削動力頭，可用于鏜孔和銑削加工；
5、可選的驅動方式：氣動式，數控式，液壓式；
技術參數：
| 型 號 | 加工范圍 | 刀具行程 | 刀盤轉速 | |||
氣動 | 數控 | 液壓 | 裝夾范圍 | 加工范圍 mm | mm | rpm |

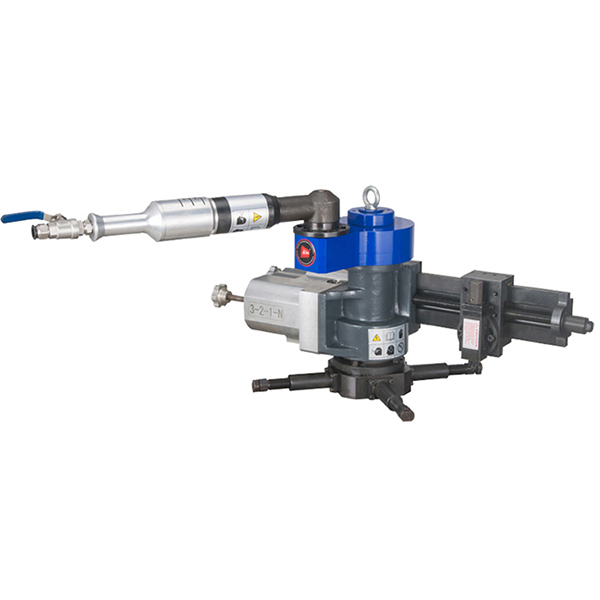

| AYI-610 | SYI-610 | HYI-610 | Ф200-500 | Ф200-610 | ≤40 | ≤50 |
| AYI-610-II | -- | -- | Ф50-560 | Ф50-570 | ≤40 | ≤60 |
| AYI-1016 | SYI-1016 | HYI-1016 | Ф508-914 | Ф508-1016 | ≤100 | ≤24 |
| AYI-1000-II | SYI-1000-II | HYI-1000-II | Ф290-813 | Ф300-1000 | ≤100 | ≤24 |
| AYI-1420 | SYI-1420 | HYI-1420 | Ф610-1016 | Ф610-1420 | ≤100 | ≤20 |
| AYI-1500-II | SYI-1500-II | HYI-1500-II | Ф550-1400 | Ф560-1500 | ≤100 | ≤20 |
| AYI-2032 | SYI-2032 | HYI-2032 | Ф1168-1930 | Ф1168-2032 | ≤100 | ≤15 |
| AYI-3048 | SYI-3048 | HYI-3048 | Ф2210-2810 | Ф2210-3048 | ≤100 | ≤8 |
| AYI-4521 | SYI-4521 | HYI-4521 | Ф2210-4521 | Ф2210-4521 | ≤100 | ≤6 |
相關技術參數僅供參考，不作為最終交貨標準
驅動方式:
1、氣動式: | ||
| 2、數控式: 電源要求：230V 1PH 50/60Hz;或380V 3PH 50/60Hz;功率：2.0KW或3.0KW | ||
| 3、液壓式: 液壓要求：28-50L/min @13Mpa；適配電源：380V 3PH 50/60Hz;額定壓力：13MPa;額定流量:28L/min;最大輸出扭矩：380NM | ||
數控液壓三種驅動方式.jpg "氣動數控液壓三種驅動方式.jpg") |
嵌入式刀具:
刀柄材質：40Cr 刀片材質：硬質合金;
種 類：切槽刀，法蘭面正刀、偏刀 ;
刀具.jpg "法蘭機刀具.jpg")
